一、方案依據

一、工程概況

《建筑施工安全檢查評分標準實施細則》

《建筑施工安全檢查評分標準》(JGJ59-99)

《建筑施工高處作業安全技術規范》(JGJ80-91)

《施工現場臨時用電安全技術規范》(JGJ8-88)

《建筑安裝工程安全技術規范》

《建筑機械使用安全技術規程》(JGJ33-86)

二、工程概況

游泳池一層平面(A)-(G)、⑤-⑧軸區域內建造，游泳池尺寸20m×6m，深度1mm，采用鋼筋砼結構，底板厚300，池壁250，砼強度等級C25，抗滲S6，池內裝修為泳池專用面磚貼面，池外四周地面為防滑地磚面層，泳池配套用給水、排水、供配電設施配合施工、穿插進行，以達竣工即可動用。

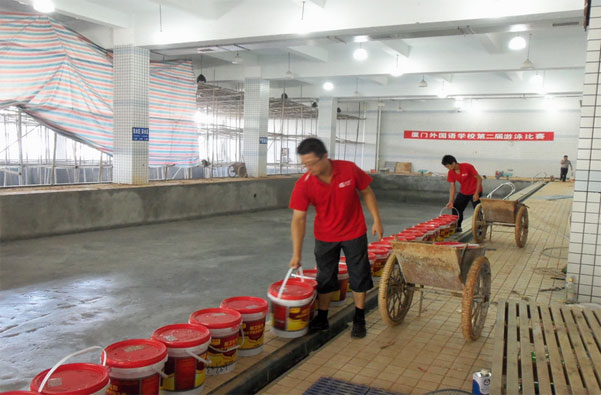

游泳池建造

三、施工部署

3.1施工組織

成立游泳池工程項目組，設項目經理兼技術負責人1人，施工員2人，質檢員、安全員、材料員各1人，選用木工、鋼筋、砼及裝飾、水電5個班組。

3.2主要指標

工期：計劃工期（跟據工程情況）

質量：確保合格，力爭優良。

安全：無重大安全事故。

3.3施工安排

鋼筋砼池分二步施工，第一步施工底板，第二步施工池壁，底板以上100處設施工縫，砼泳池施工完后，進入裝修。

3.4協調管理

公司主動協調與業主、監理、設計、質監等單位的聯系，做好施工中的主動聯系工作，特別對需報驗的有關資料，項目應積極主動按時或提前報出，給施工創造和諧環境。

四、施工準備

4.1、施工場地道路準備

a)平整場地：凡高低不平等場地及障礙物清除，便于放線；

b)修筑臨時道路：可按簡易三級道路修筑以便材料機具等運進施工場地；

c)臨時設施準備：擬向甲方租用**網球場一層200~300m2，供住宿及放料用，因工期短，擬不搭設臨建，需取得許可。

4.2、施工用水

按甲方的提供，游泳池一層北側外接一φ60給水管至工地，供施工用水。

4.3、施工用電

自游泳池一層南側接一電源，采用BV型銅芯塑料線35mm2及25mm2各一條，至施工場地，可滿足供電。

4.4、做好鋼材、水泥、砂、碎石檢驗及砼配合比試配。

五、主要施工方法

本工程工藝流程圖：土方開挖（驗槽）→300厚砂石墊層→C10墊層砼→底板鋼筋綁扎、池壁豎筋預留→池壁100高支�！�底板澆砼→養護→池壁綁扎鋼筋→池壁支模板、套管預埋→池壁澆砼→養護、拆�！�池內側壁、池底及池外地面裝修、安裝穿插施工。

5.1、池坑土方開挖

池坑土方采用一臺反鏟挖掘機挖土，一臺裝載機裝運土，4臺自卸汽車運土，計劃二天內完成土方開挖及運輸。

土方開挖：最深約2.70m，淺1.70m，基底坑面積為15.0m×28.0m，并按Ⅱ類土放坡。

本地基土據地勘報告下部有淤泥質粘土，游泳池底部面積大，很難避免不遇上該土層，為此，本挖土方考慮1/4的挖方量為淤泥質粘土。

5.2、基坑支護

基坑開挖后，為避免坑壁雨水沖刷、崩潰，對坑壁采用抹20厚1：3水泥砂漿保護層，局部薄弱土壁，釘以φ6筋@200縱橫布置，長度200~250。如不抹水泥砂漿亦可將坑壁放坡系數加大，改按1：0.8，土方挖量則增大。

5.3、基坑排水

沿基坑四周邊沿設200寬、300深排水溝，水溝采用紅磚M5水泥砂漿砌筑，并每隔10m左右設集水坑，集水坑500×500×800均用紅磚砌筑，集水坑底比泳池底低500左右。

5.4、墊層施工

a)墊層施工前，須在素土夯實的基礎上回填300厚砂石墊層，擬以淋水灌實；

b)澆100厚C10砼墊層，以平板振動器搗固，墊層四周須立模板，墊層比底板寬出100。

5.5、泳池底板施工

5.5.1鋼筋綁扎

鋼筋采用現場制作，現場綁扎，底板為雙層鋼層，上、下層鋼筋間設φ18門型撐筋，撐筋腳各相反向彎80，間距按菱形設置，每平方米一支，底板下層筋保護層35mm，其余25mm，其它操作見施工質量計劃和程序控制文件，為便于池壁模板安裝，擬在離池壁1.0m~1.6m距離予焊些φ18鋼筋頭伸出板底表面100，@1200~1500。

5.5.2模板安裝

底板厚度300，四周模板采用18厚膠合板，配合45×100松枋以及50×50木樁等固定，池壁100高模板直接用45×100松枋，支撐于鋼筋骨架上，豎向采用鋼筋頭焊接于底板上層篩上，再用14#鉛絲綁牢，松枋下部需墊有25厚水泥墊塊，模板安裝后需最后檢驗，合符圖紙尺寸后，才進入下一道工序。

5.5.3砼施工

底板砼C25普通密實性防水砼，抗滲等級S6，砼中摻10%UEA膨脹劑；砼澆灌前須搭設馬凳、鋼管架道，禁止直接在鋼筋網上鋪腳手板行走，底板砼一次澆完，中間不間歇，注意振搗密實，底板砼完后養護3d，再進行池壁施工。

5.6、池壁施工

池壁厚250mm，高度1.0m~2.0m

a)模板：采用18厚膠合板，豎向45×100松枋@500，橫向兩側用2φ48鋼管，3型扣φ14止水螺栓，管豎向間距600，螺栓水平向間距500，上下排相互錯開，內壁模支撐可利用予埋鋼筋頭靠木枋固定；

b)鋼筋：池壁鋼筋在底板扎筋中已予埋豎筋，此時只需將豎筋間距調整，綁扎水平筋，水平筋均綁扎在里側，并扎上S型拉筋，按豎筋的雙倍間距綁扎，上下排錯開，為保持壁厚250尺寸不變，可在止水穿壁螺栓上焊兩根φ8并與螺栓垂直的短筋，2短筋φ8的間距250mm，或在雙層鋼筋網上按螺栓距離焊250長的φ14筋亦可；

c)壁與底施工縫處理：壁扎筋支模前，對池壁已澆100高度的砼水平面，認真進行沖刷，沖洗，模板配置時，對施工縫處，外側留150寬活動模（類似柱模中的柱腳清掃口），待模板、鋼筋安裝完成，澆砼前2h，再次沖洗，擺放好BW硅橡膠止水條后，再釘上活動側模，隨即澆砼，BW止水條擺置于壁厚的中部，通圈設置，砼澆搗后遇水膨脹，起隔水、止水作用。

d)砼澆灌：池壁砼澆灌前需認真沖洗施工縫處的砼，并按要求置放BW硅橡膠止水條，要全長設置，不許中斷，池壁砼每次澆注高度以500~600為宜，向一端推移，達到基本保水泌水后，再澆第二輪，振搗均勻，不得搗固時間過長，避免跑漿、脹模，砼澆完后，認真養護，特別是豎向砼要著重養護，擬用舊麻袋片澆濕覆蓋，始終保持濕潤，連續養護不少于7d。

5.7、裝修工程

裝修施工前須對泳池蓄水48小時試驗，灌水后池壁外表面不得出現陰濕，每晝夜水量損耗小于每方2升，以檢驗砼的抗滲效果，確不滲漏，才進行裝修施工，否則需采取措施，直至不滲水為止，再進入裝修。

5.7.1池壁、池底裝修

（1）池底、池壁套方、打底：為找平層抹灰提供依據；

（2）找平層：1：2水泥防水砂漿找平層，摻5%防水劑，最薄處15厚；

（3）面磚結合層：采用5厚1：水泥砂漿結合層；

（4）貼泳池專用面磚，貼磚前，經彈線、分格、選磚、浸泡，特別對池角的轉角磚要下功夫重點貼好。

5.7.2泳池外地面裝修

池內面磚貼完后再貼地面的防滑地磚，池外壁需用20厚1：2防水砂漿抹灰壓光后再行回填土，其施工順序為（自下至上）：

（1）回填土夯實；

（2）300厚砂石回填層；

（3）100厚C10砼墊層；

（4）20厚1：2水泥砂漿找平層；

（5）5厚1：1水泥砂漿結合層；

（6）防滑地磚面層。

5.7.3泳池及地面裝飾工程質量標準

（1）池壁內側面磚：保證項目、基本項目符合要求，允許偏差：
表面平整2mm；立面垂直2mm；陽角方正2mm；接縫平直2mm；接縫高低0.5mm；

（2）池底面磚：保證項目、基本項目符合要求、允許偏差：表面平整2mm；縫格平直3mm；接縫高低差0.5mm；面磚間隙寬度不大于2mm；

（3）地面缸磚：
保證項目、基本項目符合要求，允許偏差：
表面平整4mm；縫格平直3mm；接縫高低差1.5mm；地磚間隙寬度不大于2mm；

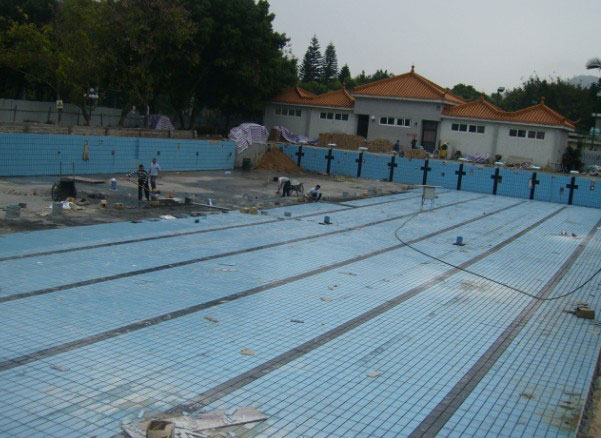

游泳池施工

六、確保工程質量的技術措施

1、貫徹ISO9002質量標準，嚴格控制影響質量的十九個要素，建立和完善質保體系，公司將采取有力的措施保證質量體系正常發揮。一是抽查質檢員是否到位和稱職，凡是不到位的不準施工，不稱職的責令更換；二是堅持每周一次質量例會制度，要求質保人員參加，及時通報質量要求和工作情況；三是定期考核質保體系的工作質量；四是堅持組織技術培訓工作，提高企業素質。

2、在各分部工程施工前，制定有效的技術措施，解決好“滲、漏、空、裂、污”等質量通病。

3、嚴把材料進場控制關，把好材料檢測和施工試驗工作。

4、加大管理監督力度，推動工程質量上水平，按驗評標準核定質量等級，按規范把好施工關，專人跟蹤檢查質保資料。

5、依靠科技進步，促進質量上水平，積極應用新工藝、新材料。

6、施工隊伍擇優選擇，獎優罰劣，積極開展質量競賽活動。

7、成立以項目經理為主的質量控制小組，針對質量通病進行攻關，研究對策；認真學習圖紙，理解設計意圖，嚴格遵守有關的規范，精心施工；精心編制施工計劃，選擇最佳方案，著重保證結構的使用功能，消除質量通病；建立健全質量保證體系，在總工領導下堅持單位工程崗位責任制，管生產必須管質量，堅持班組自檢、互檢、交接檢制和公司月、季檢；認真貫徹各項技術管理工作和管理制度，嚴格執行技術交底和工序交接制。

七、確保安全生產的技術組織措施

㈠安全控制措施：

1、加強全員安全教育，貫徹“安全第一，預防為主”的方針，牢固樹立“全員安全意識”、“安全出效益”的思想，這方面的工作由公司安全科和項目安全生產有關人員具體監督、檢查、落實。

2、在合同之外，建立各級安全責任制，本著誰負責生產，誰負責安全的原則。

3、執行國家規定的安全技術操作規程，并按《福建省建筑施工安全檢查評分標準實施細則》結合《公司項目獎金申報制度》評分，最終將安全與當事人（隊、組）的經濟利益相掛鉤；另外，按“評分標準”評分達不到市站規定的優良標準的，除了全公司通報批評，扣除當事人（隊、組）的當月獎金的40%外，還要對其限期整改，并接受教育。

4、做好臨時用電管理，工地設專業電工從事一切電業操作，使用機器安置漏電保護器等。

5、對新入場工人和變換工種工人進行三級教育，使之熟悉本工種操作規程。每周一以班組為單位進行安全活動，并做好活動記錄，班前班后自檢，發現問題及時解決。開展班組安全周活動，進行三不傷害教育。

6、特殊工種工人要有特殊工種操作證，并要求持證上崗。

7、嚴格安全防護規定，進入施工現場必須戴安全帽，違反者按“公司項目安全生產處罰制度”給予處罰和曝光。

8、施工用電部分安全防護措施詳見《臨時用電施工組織設計》。

9、以上措施由項目安全保證體系組織落實，由專職安全員和公司安全科監督執行。

10、建立職工綜合管理檔案。

㈡安全檢查：公司安全科每月25日對項目進行安全檢查，項目要進行旬檢查，班組每周進行周檢。
