一、標準泳池循環水的基本參數

標準游泳池長50米，寬21米，奧運會世界錦標賽要求寬25米，另外還有長度只有一半即25米的游泳池稱為短池。水深大于1.8米。有8個泳道，每道寬2.5米，邊道另加0.5米，兩泳道間有分道線，分道線用浮標線分掛在池壁兩端，池壁內設掛線勾，池底和池端壁應設泳道中心線，為深色標志線。出發臺應居中設在每泳道中心線上，臺面50厘米×50厘米。臺面臨水面前緣應高出水面50至70厘米，臺面傾向水面不應超過10度。游泳池的池岸寬一般出發臺端不小于5米，其余池岸不小于3米。正式比賽池，出發臺池岸寬不小于10米，其他岸寬不小于5米。

本方案按長50m，寬25m，深2m的池體進行設計。

二、泳池循環水設計依據

CECS14：2002游泳池和水上游樂池給水排水設計規程

GB/T13922.1—92水處理設備性能試驗總則

GB/T3922.3—92水處理設備性能試驗設備

JB2932—86水處理設備制造技術條件

ZBJ98003—87水處理設備油漆、包裝技術條件

ZBJ98004—87水處理設備原材料入廠檢驗

CJ/T43-1999水處理用石英砂濾料

GBJ87-85工業企業噪聲控制設計規范

GB150-1998鋼制壓力容器

JB/T2932-1999水處理設備制造技術條件

JB/T74-94管路法蘭技術條件

JB/T74-94管路法蘭類型

JB/T81-94凸面板式平焊鋼制法蘭

三、泳池循環水設計指導思想

1、本系統主要特點

a.本方案采用逆流式循環、全自動水質監控、全自動次氯酸鈉溶液投加消毒系統，全自動運行；

b.為節省投資，同時能滿足夏季高峰使用，游泳池循環時間采用6小時；

c.為減少維護費用、延長系統使用壽命，所有設備和管道接觸池水的部分全部采用非金屬防腐蝕材料。

2、本設計貫徹執行國家現行的工程建設設計規范標準，即《建筑給水排水設計規范》(GBJ15-88) 和《游泳池給水排水設計規范》(CECS 14:2008)。

3、經本系統處理的水質應符合國家體委和國家衛生部門頒布的《人工游泳池水質衛生標準》的規定。

4、本設計在貫徹執行國家現行的工程建設設計規范標準的同時，也充分吸收了國外的先進技術和先進經驗，創造有機協調的成果。

四、水池用水及循環量參數

注：充水量以在24小時內充滿水池計算。

泄水量以在8小時排空水池計算。

補水量以在24小時內按總水量的5%補充計算。

計算循環水量時應將管道、設備、平衡水池內的參與循環存水，約為水池容積
的5%考慮。

五、池水循環水水質要求明細

六、泳池循環水工藝設計及工藝流程說明簡述

工程為確保泳池的水質，擬采用逆流式循環。設計布水均勻，無死水區，池底不易積污，池水表面毛發等懸浮物易于清除。

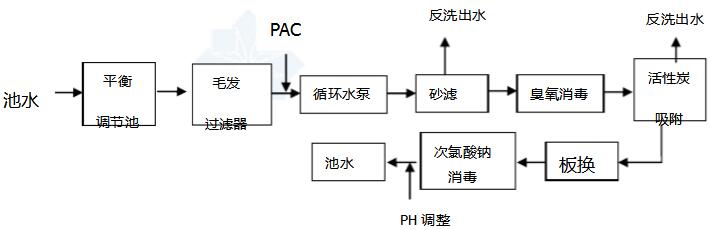

工藝流程圖

工藝說明

本泳池循環水溢流至平衡調節池，調節池內設柵網，再經毛發聚集器，
將水中毛發、大的懸浮物截留住，以免毛發纏繞泵的葉輪，影響后繼設備運行；出水加入混凝劑后，在管道內發生混合反應，將水中微小懸浮物凝聚，產生礬花經高速過濾器后經石英砂過濾器截留；后經過臭氧消毒，后的水通過活性炭吸附去除水中剩余的臭氧，經過換熱器，使水溫達到相應要求；此時加入消毒劑，以殺滅水中細菌，保持一定的余氯量，然后池水重新回到泳池。

平衡調節池

為達到平衡水位，防止污染供水水源，循環系統應設置調節水池，調節水池內應設液位感應器，來控制補水電磁閥的開關和管道泵的運行。

有關參數及估算如下：

毛發過濾器

主要功能為防止包括游客的頭發等體積較大的雜物進入循環水泵，起保
護水泵的作用。毛發過濾器應采用玻璃鋼為本體，濾網為耐腐蝕性材料制成，而且必須開關方便，強度高，密封性能好，使用壽命長。游泳池專用水泵通常配套供應有毛發過濾器。

選型參數：

接口管徑DN125,流量110 m3/h，5臺，其中4用1備。

循環水泵

循環水泵是循環系統的原動力，要求工作可靠，能長時間連續運轉，流
量隨壓力變化小。揚程應根據管道長短和走向調整，循環泵應該采用防腐材料，配套全封閉防水馬達，保證能長時間穩定并安靜地運行。水泵數量采用5臺并聯其中1臺備用，保證很高的可靠性。

高速沙過濾器

主要功能是去處20微米以上的懸浮物，降低池水濁度。

對每個過濾器來說，直徑和過濾面積是不變的，其過濾精度主要取決于過濾流速。

消毒及水質平衡系統：

a）消毒系統

池水消毒采用臭氧發生器消毒系統，包括：水射器，和加壓泵，臭氧和水在混合器里混合，由加壓泵和水射器帶到反應罐里反應，最后到吸附罐吸附剩余臭氧。

臭氧發生器：產生量350g/h

碳鋼制壓活性炭吸附器：3000mm×2

碳鋼壓制反應器：3000mm×2

b)PH平衡系統：

水的酸堿平衡對消毒劑的功效，水的腐蝕性，和刺激性都有很大的影響。建議每個系統都應配備一套調節池水酸堿度的系統來測定池水的酸堿度并使其保持在最佳值。該系統由PH儀（見水質監控儀）和加藥系統組成。加藥泵采單臺加藥量：13L/h。

c)水質監控儀：

作為全自動消毒和酸堿平衡系統的控制核心，水質監控儀負責連續檢測水的余氯量和酸堿度，并控制消毒系統和PH平衡系統的工作，以保證池水的水質始終在設定的范圍內。池中的殘余氯應為≤5mg/L（符合WHO飲用水標準），建議在整個池中保持余氯為1mg/L。

板式換熱器

設計流量416.7m3/h

設計冷側進水溫度為5℃，出水溫度26℃；熱側進水溫度80℃，出水溫度58℃。

換熱面積：88.35㎡

七、泳池循環水技術要求

（一）建筑

1、本圖平面尺寸依據甲方提供圖紙確定；

2、本圖平面尺寸單位：mm；

3、泳池周邊地面裝飾面在設備坑處收口時，須等安裝完設備時才能正確收口；

4、泳池要做好池體和設備坑結構防水；

5、游泳池水處理系統需要一設備間，面積約50平方米，由甲方負責，位置可由甲方根據現場情況確定。

（二）結構

1、設備尺寸為其外輪廓線尺寸；

2、±0.000標高為泳池水面標高；

3、結構施工必須按國家有關規范施工。

（三）電氣

1、電氣設計要符合國家規范，設備安裝必須接地。

2、整套系統由一臺控制箱控制，控制箱位置由甲方確定，控制箱建議設置在游泳池附近便于管理的室外內；并距池邊3.5 米以上；

3、控制箱內容有：水處理設備開關、水下燈開關、漏電保護開關、時間繼電器；

4、控制箱電源線從樓層或分戶配電箱引入電源線，其線管及電源線在土建施工時由土建方預埋；

5、控制箱至設備的電纜線管（DN25管）由土建方施工時預埋；

6、電氣施工必須按國家有關規范執行。

（四）給排水

1、補水方式在池壁設補水口，由土建方埋設至指定處，給水管管徑由甲方確定，且由土建方埋設；

2、在泳池附近適當設置岸洗龍頭，便于沖刷地面、及搞衛生；

3、池壁外側若設有溢水溝，建議溝內多設幾個排水孔，排入雨水管，由土建方埋設；

4、取水口（或回水口）設計、施工必須滿足規范要求，以防發生安全事故；

5、管道及配件施工必須按國家有關規定執行。

八、泳池循環水工程報價

九、泳池循環水工程范圍

我方負責提供泳池循環水處理設備一套，泳池相關配件一套，及相關控制設備。包括泳池循環水處理設備、泳池相關配件及控制設備的設計（不包括土建施工設計）、供貨、運輸、安裝、保修等。

泳池循環水處理設備以毛發聚集器前一米和消毒裝置連接處外一米為交接點；電線以泳池循環水處理設備控制箱為交接點。

技術服務保證

設備的制造

1、本公司采取有效措施保證設備各部件都經過工廠檢驗，其產品符合本技術規范及有關標準、規范的要求。

2、本公司編制可操作的質量保證程序及相應的文件，并在生產本規范書中的產品時能嚴格執行質量程序文件及圖樣。

3、本公司在制造過程中，對設備的材料、連接、組裝、工藝、整體及功能進行試驗和檢驗，以保證完全符合本規范書和確認的設計圖紙的要求。

4、為了確保產品質量，供貨范圍內的所有配套產品的生產廠家和分承包商的資格應經設計院確認后才能采用。

5、本公司采取有效的措施，現場指導人員監督設備的安裝嚴格按圖紙和規范進行制作，嚴格執行企業標準和行業標準。技術人員不脫離現場，把好質量關，各個程序做到三級驗收，班組驗收、現場質檢員驗收、廠質檢部驗收，并做好驗收記錄，不合格項目堅決返工。服務嚴格按服務控制程序執行，遵守售后服務承諾，產品質量創優質工程，樹企業樣板工程。

設備的檢驗

1、工廠檢驗

由本公司供應的所有合同設備/部件，在生產過程中都須進行嚴格的檢驗和試驗，出廠前須進行部套和/或整機總裝和試驗。所有檢驗、試驗和總裝(裝配)必須有正式的記錄文件。

設備在驗收出廠前提供質量證明文件，至少包括以下部分：產品合格證、設備說明書、質量證明書。技術文件中至少包括：設備特性、設備竣工總圖、設備主要零部件表。質量證明書至少包括：主要零部件材料的化學成分和力學性能、焊接質量的檢查結果、盛水試驗、致密性試驗結果。

制造廠內招標方的驗收不作為最終產品合格的保證，產品最終應通過現場調試和運行考驗而通過驗收。

2、開箱檢驗

設備運抵現場后，在一定時間內到達現場進行開箱檢驗。如發現有任何不符之處經雙方代表確認屬本公司責任后，由本公司處理解決。

開箱檢驗應有安裝單位人員在場，開箱檢驗后設備應妥善保管，避免零部件遺失和設備的損壞。

需方在開箱檢查前7天通知本公司開箱檢驗日期，本公司及時派遣檢驗人員參加現場驗貨工作，需方應為本公司檢驗人員提供工作和生活方便。

如檢驗時，本公司人員未按時赴現場，需方有權自行開箱檢驗，檢驗結果和記錄對雙方同樣有效。如需方未通知本公司而自行開箱或每一批設備到達現場3個月后仍不開箱，產生的后果由甲方承擔。

安裝、調試和驗收

1、設備由供方人員在需方配合下根據本公司提供的技術資料、檢驗標準、圖紙及說明書進行安裝、調試、運行和維修。

2、設備安裝完畢后的驗收工作按有關要求進行。

3、合同設備安裝完畢后，本公司派人參加調試并進行指導。

十、泳池循環水售后服務

設備運至現場后，進行指導安裝和系統調試；

對在線儀表進行調校；

對實際操作人員進行現場講解和操作培訓；

定期進行回訪和系統維護；

若遇系統故障或技術問題，到達現場進行處理。
